Questa sezione raccogli alcuni esempi di realizzazione di Bus S fatti da varie persone.
Puo' essere estremamente utile vedere come altri hanno risolto il problema di reperire e realizzare il Bus S.
Ecco una nota Ricky su come connettere i fili alla presa con alcune foto di Fr@nkie & Gizzo che hanno realizzato e documentato un Bus S :
|
Non serve il saldatore, basta un cacciavite a croce. Nella confezione della borchia ci sono dei tappini di plastica con un taglio a croce. |
|
|
Sul circuito stampato della borchia sono presenti dei tubetti metallici con un
invito a V. E' sufficiente appoggiare il cavo sull'invito, inserire il cappuccio con il taglio dalla parte del filo e premere ( senza ruotare ) con il cacciavite sulla croce in testa al tappino. |
|
|
Il tappino scende e va pių o meno a contatto con il circuto stampato. L'unica precauzione č fare una pressione il pių verticale possibile per non spaccare il tubetto. Se si fa un errore di cablaggio basta prendre una pinzetta, togliere il tappino di plastica e con cura estrarre il cavo dal tubetto. Non occorre spelare il cavo, perchč il tubetto incide l'isolante all'inserzione. Questo vale sia per la presa di tipo 1 che per le TRUT. |
|
Alcune note da Luis che gentilmente mi ha mandato alcune foto e descrizioni della presa n. 2 e 3 e una possibile realizzazione del Bus S :

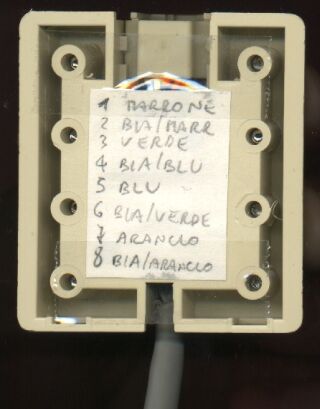

Nella suddetta scatoletta (presa tipo 4 NdR) ho fatto entrare il cavo a 8 poli nella parte inferiore. Per collegare correttamente tutti gli 8 fili, mi sono annotato le posizioni dei morsetti e la corrispondenza con il connettore rj: si possono notare infatti nella parte posteriore i colori dei fili e in quella anteriore i numeri dei morsetti e la posizione sul connettore. Ho collegato infine il connettore che fuoriesce dalla parte superiore con il "modem" del computer per mezzo del cavo che ho trovato in dotazione al TA stesso.
A questo punto ho spelato tutti gli 8 fili ed ho inserito in ognuno di essi dei capicorda a forchetta, quelli usati comunemente per la telefonia.

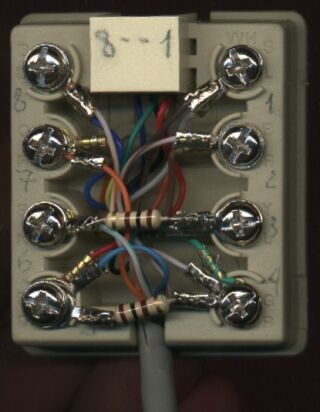

Ho avvitato quindi i capicorda negli 8 morsetti posti all'interno della scatoletta, da cui partivano gia' altri 8 capicorda con 8 spezzoni di filo, che vanno ad innestarsi nel connettore femmina, posto sulla parte superiore.
Naturalmente questi 8 spezzoni di filo erano gia' cablati dalla fabbrica, in tal modo e' stato semplice congiungerli con il cavo del bus s per mezzo dei morsetti appositi.
Inoltre ho sfruttato i morsetti per inserire anche le 2 resistenze di terminazione, che ho collegato con ulteriori capicorda a forchetta.

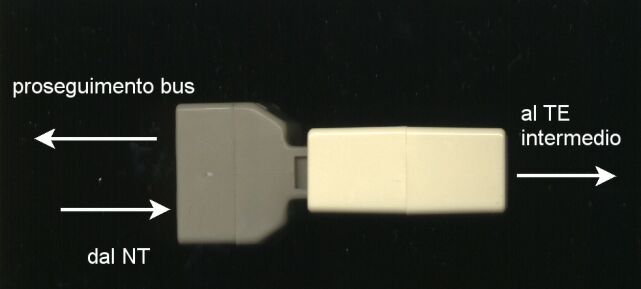

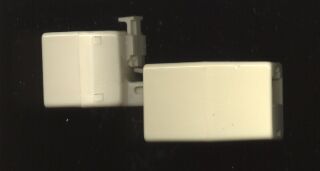

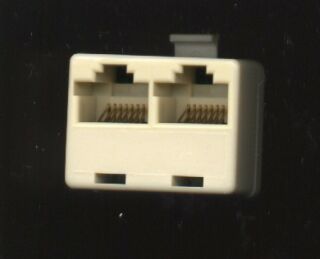

Per quanto riguarda invece il punto intermedio del Bus S, a cui ho collegato il telefono Miro' che ho avuto dalla telecom, ho inserito semplicemente una spina volante a Y, che effettua una derivazione con 1 ingresso e 2 uscite.

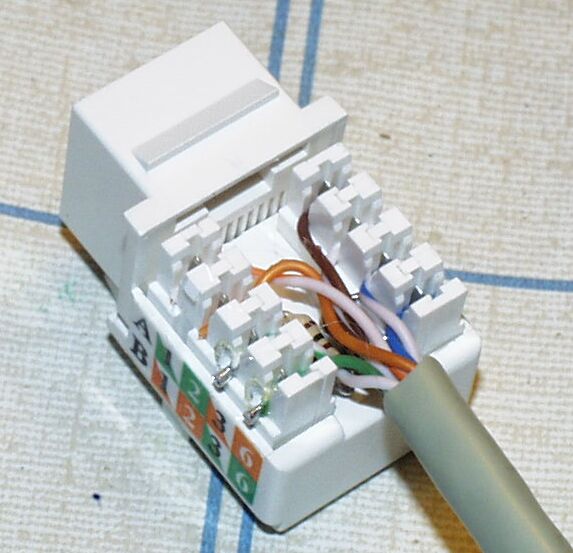

Costanzo invece mi ha inviato alcune foto inerenti la connessione delle resistenze in un frutto RJ45 della IBOCO (vedi presa tipo 5).
Si notino le resistenze saldate prima del cavo (risultano visibili sotto il cavo).
