Tutto quello che volevate sapere sul TE
ma non avete mai osato chiedere...
Curata e gestita da Bodini Stefano




Ma come e' fatto un TE ?

Note

ATTENZIONE !
Aprire un apparato elettronico come un TE o un TA senza prendere opportune precauzioni e senza sapere cosa si sta facendo, puo' danneggiare l'apparato e sicuramente fa scadere l'eventuale garanzia !
Se non si ha la strumentazione e l'esperienza necessaria per questa operazione SCONSIGLIO di aprire un TE o un TA.
Tanto piu' che molto difficilmente un utente potra' apportare modifiche di qualsiasi natura o riparare eventualmente il TE o il TA.

Introduzione

La curiosita' di vedere come e' fatto un TE o un TA credo sia comune a molte persone.
Avendo in giro qualche apparato provo a smontarne qualcuno per vedere come e' fatto dentro.

Prototipo di TA Rs232

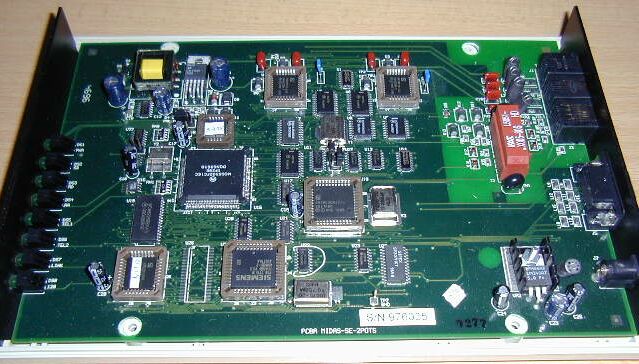

Vista globale del TA

Si tratta di un TA seriale (Rs232), quindi esterno e attivo, con anche due porte POTS.
Non e' in commercio, si tratta di un prototipo che ho sviluppato tempo fa.
Sulla destra e' presente l'entrata del Bus S (RJ45) e le due RJ11 per le uscite POTS, il connettore RS232 (DB9) e il connettore per l'alimentazione (trasformatore esterno).
Sulla sinistra i led per indicare lo stato della connessione.

Apriamolo

E molto facile aprire questo TA.
Basta svitare le 4 viti sul fondo per separare i due gusci e accedere direttamente al circuito.

Attenzione !
TA di altre marche o anche solo modelli diversi porebbero essere diversi da questi.
E' importante non generalizzare ma estrapolare dall'analisi di questo TA le informazioni base.

Hardware

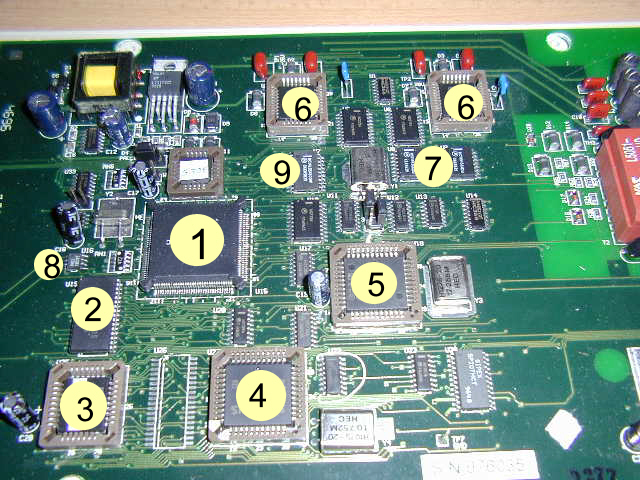

Iniziamo con un elenco dei maggiori componenti presenti in questo TA (il numero a sinistra della sigla indica la posizione del chip nella foto piu' sotto) :

  1. Motorola 68302
    Microprocessore basato sulla serie 68000.
    Si tratta di un 32 bit CISC 20 Mhz, con timers, watch dog, 3 seriali ad alta velocita' (SCC), 1 UART, 1 SPI, DMA e un processore RISC dedicato al controllo delle seriali ed altre periferiche.

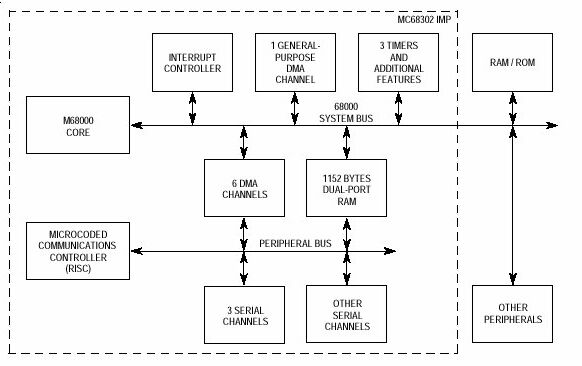

    68302 System design

  2. Motorola MCM6226B
    Memoria RAM
  3. Amd 29F040
    Memoria Flash (ROM)
  4. Siemens ITAC PSB2110
    ITAC - questo chip gestisce il protocollo V.110
  5. Amd 79C30
    Interfaccia di linea

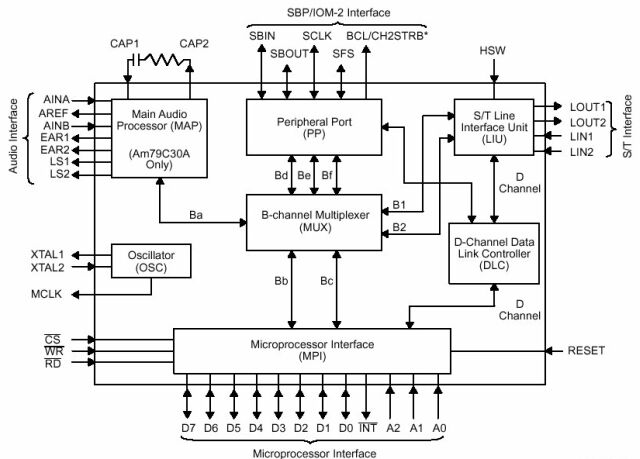

    schema 79c30

  6. Amd AM79R79 (2)
    Generatore di ring e SLIC
  7. Motorola MC145436 (2)
    DTMF decoder
  8. 24C08
    Eeprom
  9. Motorola MC14LC5480
    PCM CODEC filter

Vista 1

Uno schema a blocchi che descrive approssimativamente l'architettura di questo (e altri) TA la si trova qui.

Ritorna all'inizio

Zyxel Omni TA 128

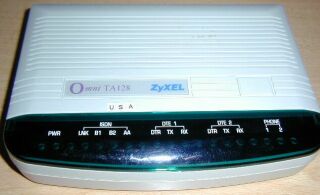

Vista globale del TA

Si tratta di un TA seriale (Rs232), quindi esterno e attivo, con due porte POTS.
Sul retro (non visibile nella foto) e' presente l'entrata del Bus S (RJ45) e le due RJ11 per le uscite POTS, due connettori RS232 (DB9 e DB25) e il connettore per l'alimentazione (trasformatore esterno) con l'interruttore di accensione.
Sul davanti i led per indicare lo stato della connessione.

Apriamolo

E molto facile aprire questo TA.
Basta svitare le 4 viti sul fondo (dopo aver rimosso i piedini antiscivolo) per separare i due gusci e accedere direttamente al circuito.

Attenzione !
TA di altre marche o anche solo modelli diversi porebbero essere diversi da questi.
E' importante non generalizzare ma estrapolare dall'analisi di questo TA le informazioni base.

Hardware

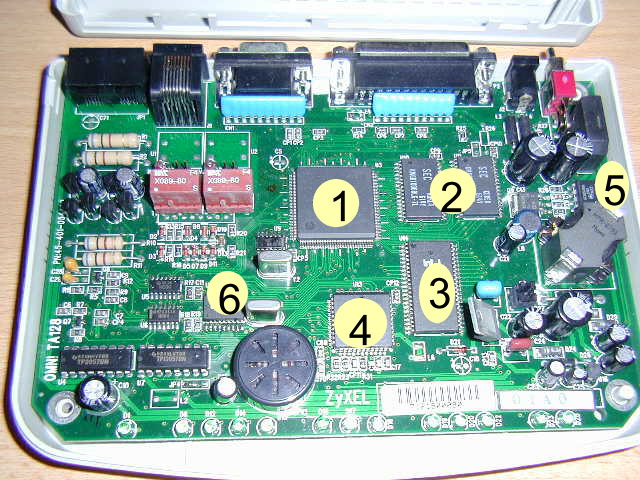

Iniziamo con un elenco dei maggiori componenti presenti in questo TA (il numero a sinistra della sigla indica la posizione del chip nella foto piu' sotto) :

  1. Zyxel chip custom
    Microprocessore.
  2. SEC KM681000BLG(2)
    Memoria RAM
  3. Intel PA28G400
    Memoria Flash (ROM)
  4. Siemens ISAC-S PEB2086
    Interfaccia di linea
  5. Motorola UC3843
  6. CM 8870CSI

Localizzazione componenti

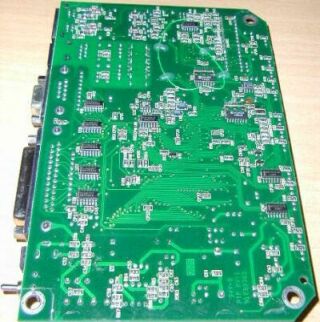

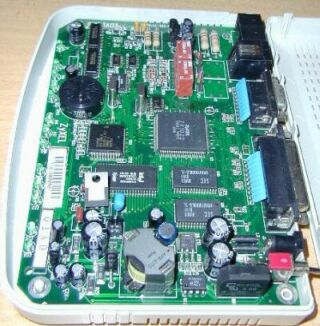

Stampato lato componenti Stampato lato saldature

Si puo' notare che circuiteria e' presente anche lato saldature.
Cosa piuttosto comune.

Ritorna all'inizio

Creatix Pnp S0

Si tratta di un TA passivo.

Apriamolo

Beh .. c'e' poco da aprire su questo TA :-).

Attenzione !
TA di altre marche o anche solo modelli diversi porebbero essere diversi da questi.
E' importante non generalizzare ma estrapolare dall'analisi di questo TA le informazioni base.

Hardware

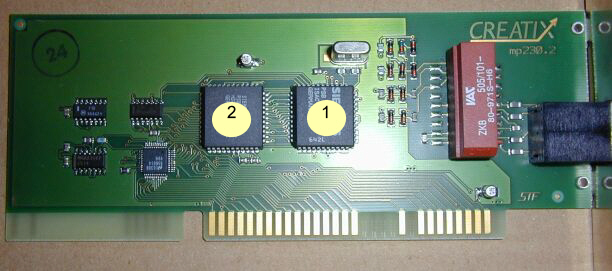

Iniziamo con un elenco dei maggiori componenti presenti in questo TA (il numero a sinistra della sigla indica la posizione del chip nella foto piu' sotto) :

  1. Siemens ISAC-S PSB2186
    Interfaccia di linea
  2. Siemens HCSX PSB21525
    Seriali veloci HDLC

Vista 1

Ritorna all'inizio

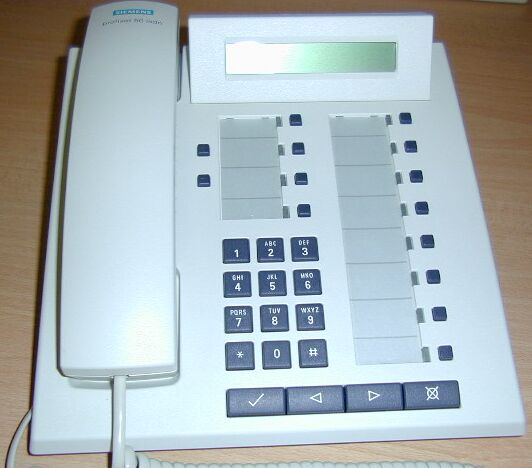

Siemens Profiset 50

Siemens Profiset 50

Si tratta di un telefono ISDN.

Apriamolo

L'apertura di questo TE non e' proprio semplice.
Bisogna rimuovere le viti sul fondo e fare leva in due punti dell'appoggio per rimuovere il fondo ed accedere cosi' all'elettronica.
Bisogna prestare anche molta attenzione agli incastri per i tasti ed altri controlli (ad esempio il gancio del telefono, ecc.).

Attenzione !
TE di altre marche o anche solo modelli diversi porebbero essere diversi da questi.
E' importante non generalizzare ma estrapolare dall'analisi di questo TE le informazioni base.

Hardware

Ecco un elenco dei maggiori componenti presenti in questo TE :

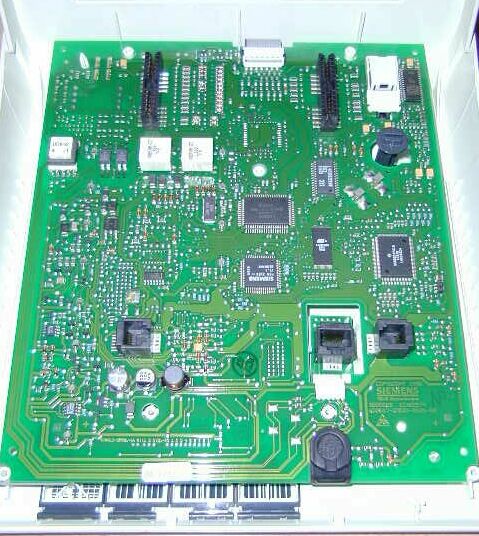

Vista lato componenti
